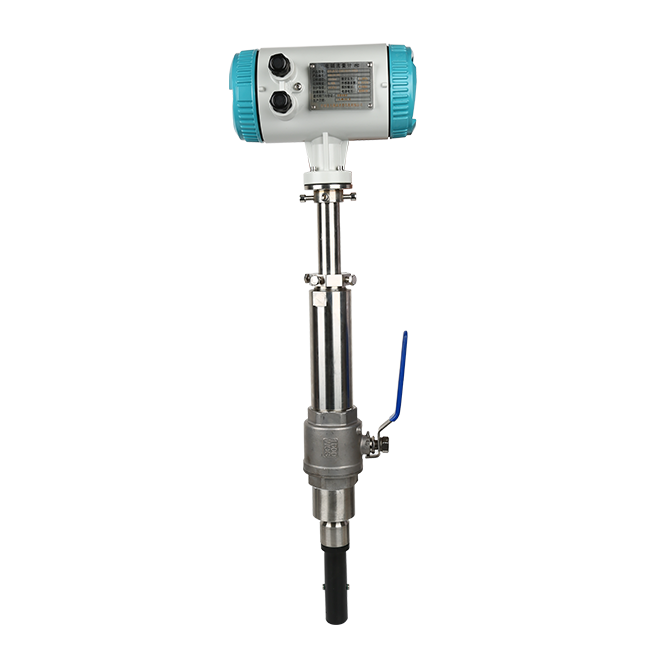

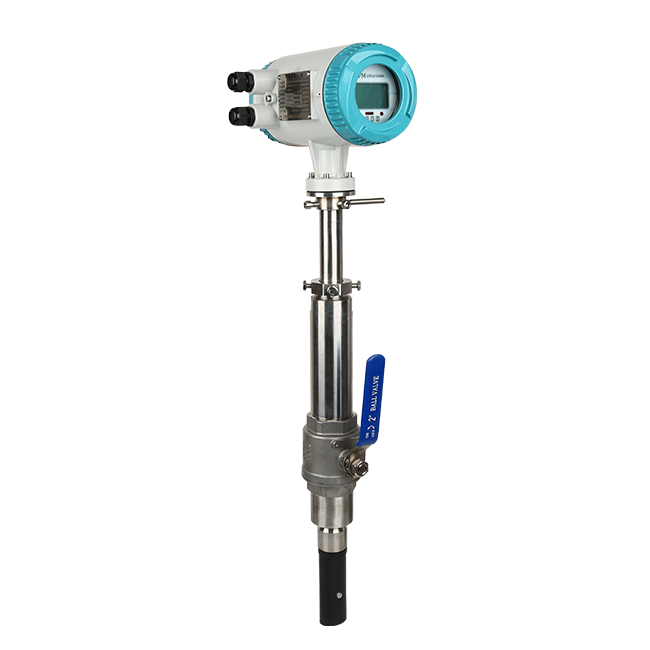

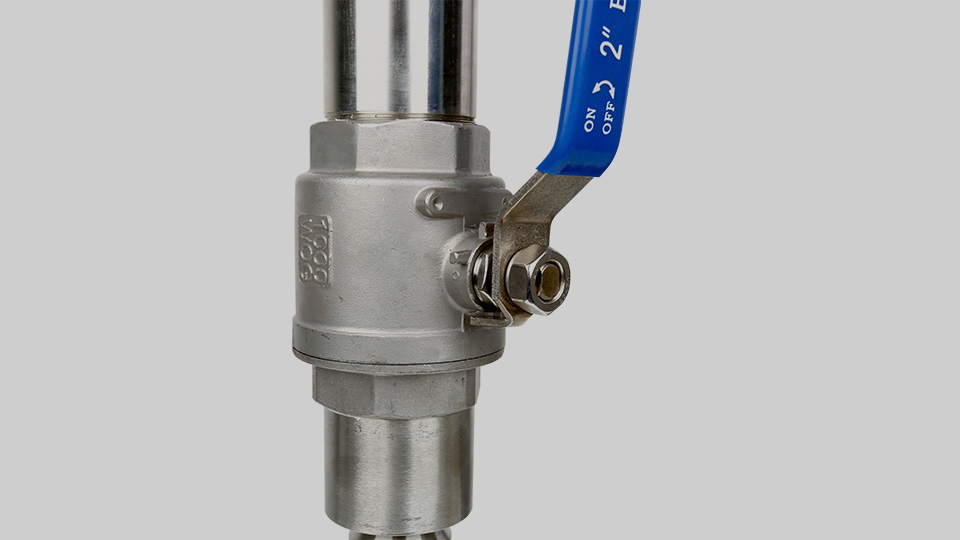

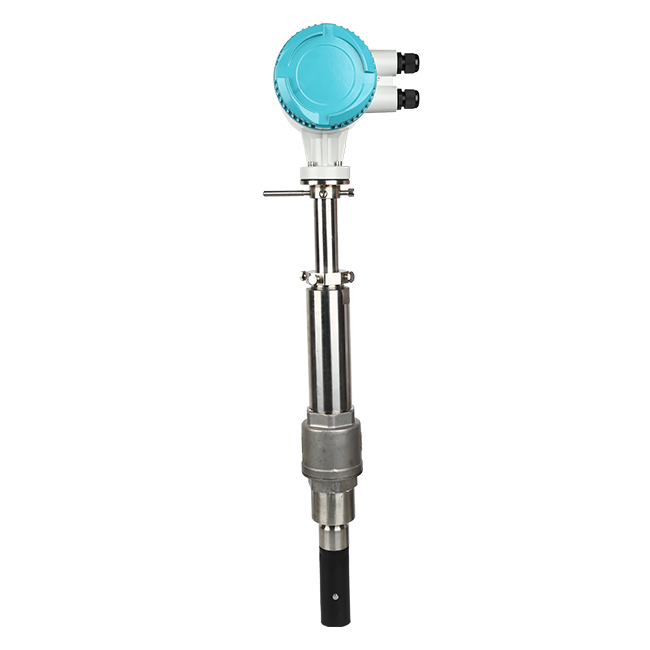

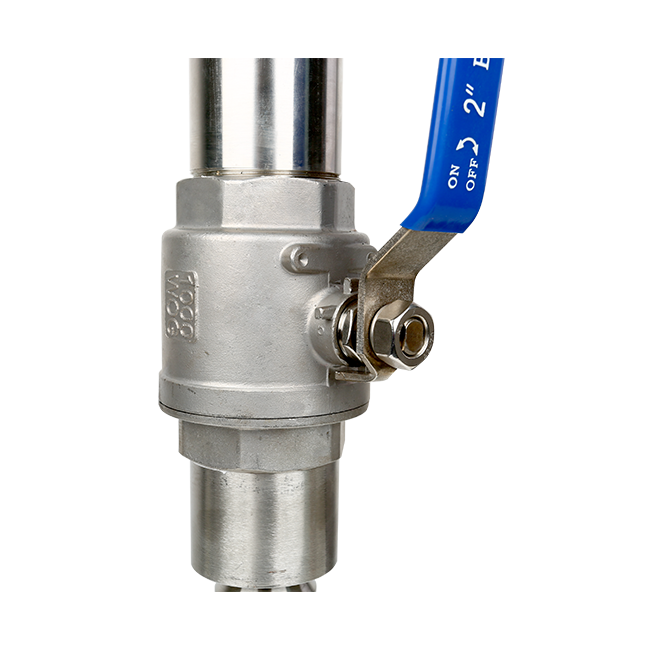

插入式電磁流量計

插入式電磁流量計是基于法拉第電磁感應定律、采用新技術研發的一種高智能,高可靠性的流量計,以其非常高的性價比被廣泛應用于大管徑流量計量領域。
插入式電磁流量計
插入式電磁流量計
插入式電磁流量計
插入式電磁流量計
插入式電磁流量計
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理
插入式電磁流量計原理
插入式電磁流量計工作原理是基于法拉第電磁感應定律。在電磁流量計中,測量管內的導電介質相當于法拉第試驗中的導電金屬桿,上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時,則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠,特氟隆等)實現與流體和測量電極的電磁隔離。
測量精確度不受液體密度、粘度、溫度、壓力和電導率變化的影響;
高可靠性的外插安裝方式,傳感器的安裝、維護無需拆卸測量管,因此較適合于無法停水的現場使用,而且可以在老管道上現場開口安裝;
結構簡單,電磁流量計測量管可不用內襯,可靠性高;
公稱通徑范圍寬,適用于DN100-DN3000之間的所有口徑管道;
一體化接地電極,實現儀表良好接地;
傳感器采用新的加工工藝、固態封裝、耐振動、防滲透、壽命長,使儀表具有良好的測量精確度和穩定性。
產品優勢
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

不受流體密度、粘度、溫度、壓力和電率變化的影響,線性測量原理能實現高精確度測量;

測量管內無阻流件,壓損小,直管段要求低;

公稱通徑DN10-DN2000覆蓋范圍寬,襯里和電極有多種選擇,能滿足測量多種導電流體的要求;

轉換器采用可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功率損耗小;

轉換器采用16位嵌入式微處理器,全數字處理,運算速度快,抗干擾能力強,測量可靠,精確度高,流量測量范圍度可達1500:1;

高清晰度背光LCD顯示,全漢字菜單操作,使用方便,操作簡單,易學易懂;

具有RS485或RS232O數字通訊信號輸出;

具有電導率測量功能,可以判別傳感器是否空管,具有自檢與自診斷功能;

采用SMD器件和表面安裝技術,電路可靠性高;

可用于相應的防爆場合。
技術參數
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業
公稱通徑 DN100-DN3000mm
公稱壓力 1.6Mpa
測量管材質 碳鋼、304不銹鋼
傳感器測量頭材質 ABS、聚丙烯
電極材料 SUS316、哈氏合金B、哈氏合金C
精確度 流速≤0.5m/s時,±1.5%,滿量程流速>1m/s時,±1.0%
介質溫度 ABS:+80℃,聚丙烯:+80℃
環境溫度 -20℃~+60℃
相對溫度 5%~95%
大氣壓力 86~106kpa
直管段要求 上游15D,下游10D
防護等級 IP65、可選IP68
連接方式 插入式連接
防爆標志 Exmd II T4
產品安裝
安裝電磁流量計時,需要注意以下幾點:
安裝位置:電磁流量計應安裝在管道上游,以確保流體在進入流量計之前能夠均勻分布。同時,安裝位置應便于維修和校準。
管線準備:清理管道內部,防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料,并根據流量計尺寸和規格準備接口處的防震墊。
安裝方法:通常通過法蘭連接,使用正確工具和扭矩緊固法蘭,以防泄漏。接口處需加裝防震墊,避免因管道震動引起干擾。
接線方式:按照電磁流量計說明書上的接線圖進行接線,確保電纜與端子之間連接牢固可靠,并避免信號線和電源線間的干擾。
校準及試運行:安裝完成后進行校準,以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。
環境要求:電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝,如果水平安裝,應確保兩電極在同一水平面上。
直管段要求:保持前10后5倍的管徑長度作為直管段,這對于減少氣泡和固體顆粒的影響至關重要。
焊接安裝:避免將流量計焊接連接,以免損壞流量計。
接地措施:變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地,并設置單獨接地點,以提高測量準確度。
陽光直射:避免電磁流量計直接受陽光直射,高溫可能導致。
行業應用
